一、实验目的：

1、测试评估VA33增稠响应、触变性、粘度稳定性和罐内状态。

2、对比样：8W。

二、实验过程：
1、测试增稠响应

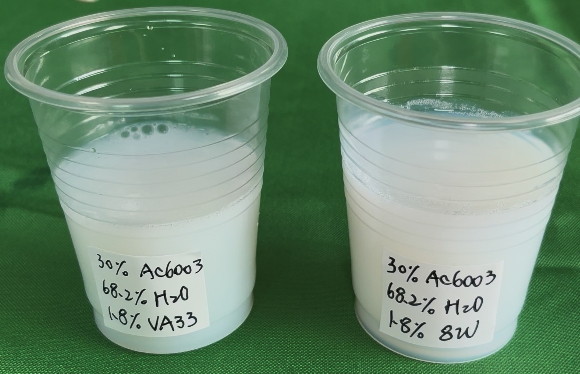

1.1 在AC6003水溶液中分别加入VA33和竞品8W，测试增稠响应及触变性。

①1.8%VA33：增稠响应不错，触变性很好。

②1.8%8W：增稠响应不错，触变性很好；两者触变性状态基本一致。

2、测试对比热储前后粘度稳定性。

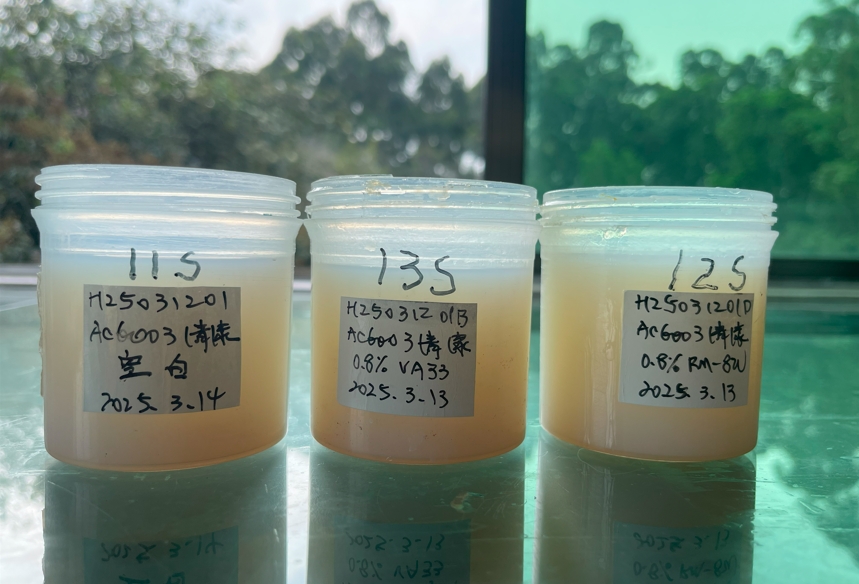

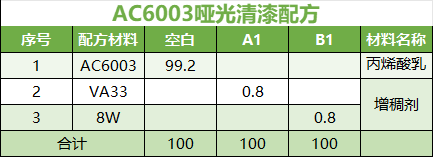

2.1、在AC6003清漆配方中分别加入VA33和竞品8W，对比粘度稳定性。

①空白：AC6003清漆：粘度11S（涂-4杯）；

②0.8%VA33：热储30天后，粘度由16S下降至13S（涂-4杯）；

③0.8%8W：热储30天后，粘度由13S下降至12S（涂-4杯）。

2.2、在PU8019白漆配方中分别加入VA33和竞品8W，对比粘度状态。

①空白：PU8019白漆：粘度13S（涂-4杯），硬沉淀严重；

②0.5%VA33：初始状态粘度：71S（涂-4杯），增稠响应不错；

热储30天后，粘度上升至：94S（涂-4杯），有后增稠，轻微沉淀。

③0.5%8W：初始状态粘度：33S（涂-4杯），增稠响应较弱；

热储30天后，粘度上升至：61S（涂-4杯），明显后增稠，硬沉淀严重。

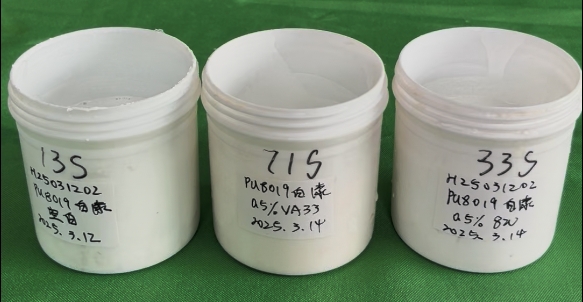

初始状态：

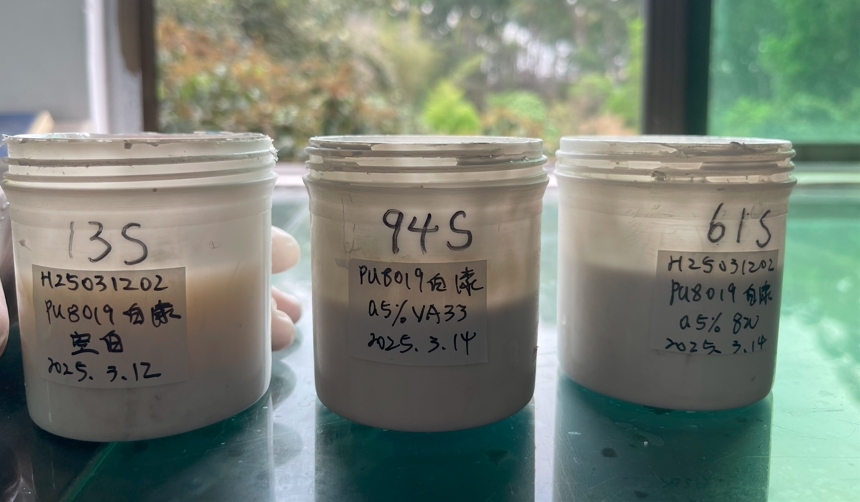

热储后：

三、实验结论
1、VA33触变性很好，增稠相应不错，可罐内防沉；

2、VA33通透性好，不影响透明度和光泽度；非常好添加（可在低速条件下加入，并且不会缠绕搅拌杆）。

3、VA33 与竞品对相比，防沉性更好，增稠相应更强；所以储存后期能更好地维持成品涂料的粘度稳定性。
